概要

KiCadでプロジェクトを作成します。

詳細

KiCadでプロジェクトを作成します[1]。

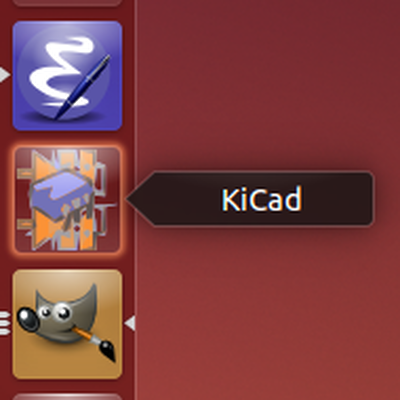

1.KiCadを起動します。UnityのランチャーからKiCadアイコンをダブルクリックして起動します。

図1. KiCadの起動

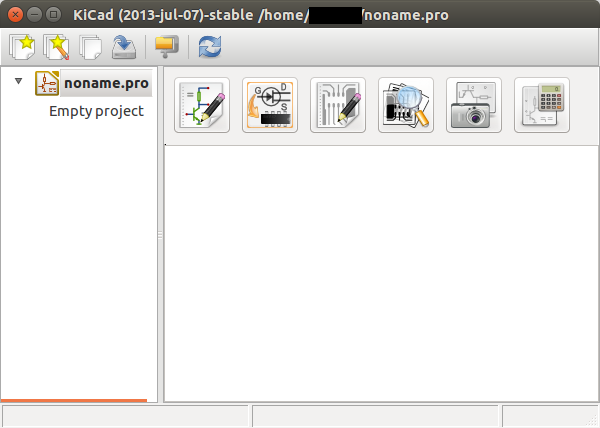

2.起動すると図2.の画面が表示されます。

図2. KiCad

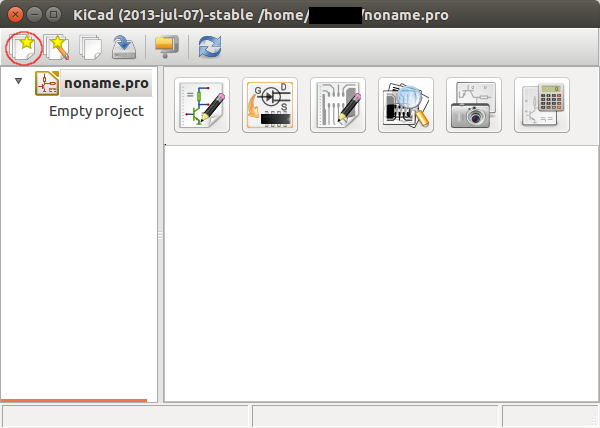

3.画面左上の新しいプロジェクトを開始するボタンを押下します。

図3. 新しいプロジェクトを開始する

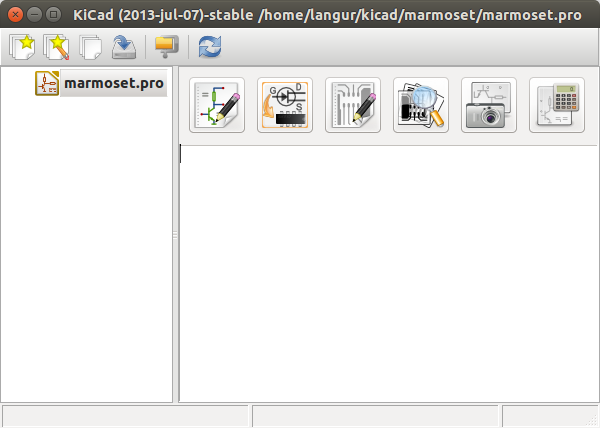

4.任意の場所に作業ディレクトリを指定します。今回は/home/langur/kicad/marmoset/と言う名前でディレクトリを作成しました。marmoset[2]は小型のサルで和名をキヌザルと言います。今回、小さい基板を作るつもりなのでプロジェクト名をmarmosetと名付けることにします。

図4. プロジェクト名はmarmoset
